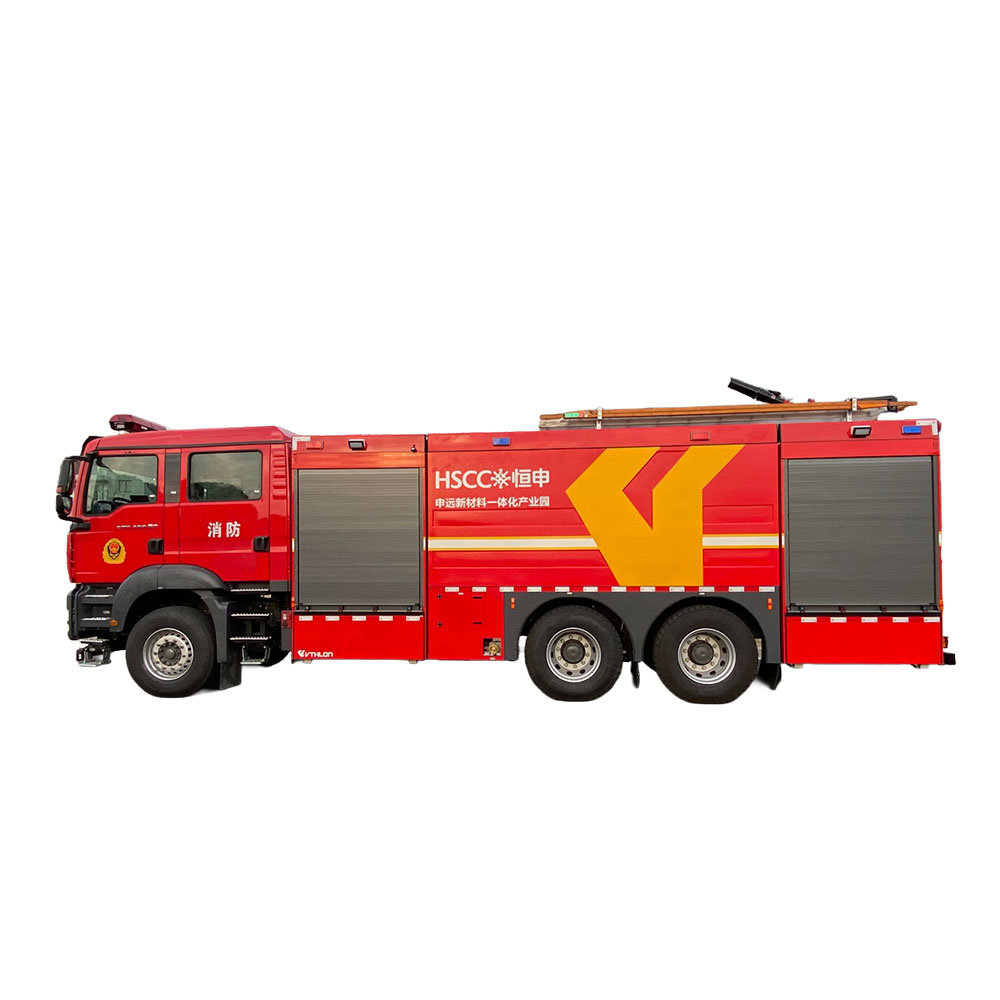

خودروی آتش‌نشانی فوم

ابعاد کلی: طول × عرض × ارتفاع

10285×2550×3500میلی‌متر

موتور

مدل موتور

سینوتراک MC11.46-61

تعداد سیلندرها

6

توان نامی

341 کیلووات(460 اسب بخار)

حداکثر گشتاور

2100نیوتن‌متر در ۱۰۰۰-۱۴۰۰ دور در دقیقه

استاندارد آلایندگی

استاندارد آلایندگی ملی VI

جابجایی

۱۰۵۲۰ میلی‌لیتر

حداکثر سرعت

۹۵ کیلومتر بر ساعت

شاسی

مدل مشخصات

Sitrak ZZ5356V524MF5

فرم رانندگی

6×4

بار مجاز شاسی

۳۵۰۰۰ کیلوگرم

محور جلو

۹۰۰۰ کیلوگرم

محور عقب

26۰۰۰ کیلوگرم

فاصله محورها

۴۶۰۰+1400میلی‌متر

انتقال

انتقال

گیربکس دستی سینوتراک

وضعیت دنده

۱۲ دنده جلو، ۲ دنده عقب

قدرت خروجی (PTO)

PTO تمام‌قدرت ساندویچی نصب‌شده روی شاسی اصلی

سیستم ترمز

ترمز دیسکی جلو و کاسه‌ای عقب، ESC، ABS، EBS، ترمز خروجی

سیستم الکتریکی

۲۴ ولت DC برای کل خودرو، توان ژنراتور ۲.۲ کیلووات، جعبه باتری MAN، باتری ۲×۱۲ ولت/۱۸۰ آمپرساعت، کنترل فعال با CAN Bus

سوخت

مخزن گازوئیل ۳۰۰ لیتری

دریچه پرکننده مخزن سوخت با توری فیلتر، درپوش قفل‌دار مخزن سوخت

اوره

۹۰ لیتر

کابین

نوع کابین

کابین خدمه ۴ درب اصلی شاسی

تعداد صندلی‌ها

2+4

صندلی راننده

سیستم تعلیق بادی

صندلی‌های عقب

۴ صندلی با پایه‌های SCBA

سایر پیکربندی‌های کابین

قفل مرکزی درب + کنترل با کلید،آینه‌های دید عقب و زاویه‌پهن (یا آینه‌های دید عقب با عملکرد زاویه‌پهن) با گرمایش برقی و تنظیم برقی،مکانیزم‌های تنظیم برقی شیشه、تهویه مطبوع گرمایشی و سرمایشی،سیستم بالابر کابین یکپارچه دستی-برقی。

ابزار دقیق

داشبورد اصلی شاسی مجهز به ابزارهای استاندارد، چراغ‌های نشانگر و کلیدها، شامل کیلومترشمار، دورسنج، فشارسنج روغن و هشدار، نشانگر سطح سوخت و اوره، دماسنج مایع خنک‌کننده، فشارسنج هوا، راهنمای چراغ‌های گردشی، چراغ هشدار سیستم ترمز،سیستم هشدار اضافی، سیستم تصویربرداری پانورامای ۳۶۰ درجه، کلید برق واحد بالایی و غیره

واحد بالایی خودروی آتش‌نشانی زره‌پوش «VTHLON»

طراحی سازه

ساختار واحد بالایی از آلیاژ آلومینیوم مدولار با فناوری اختصاصی ثبت‌شده (شماره ثبت ZL2019220213169.3 برای واگن و خودروی آتش‌نشانی) استفاده می‌کند. این ساختار از یک چارچوب یکپارچه ساخته‌شده از پروفیل‌های آلیاژ آلومینیوم ویژه با استحکام بالا و عرض ۴۵۰ میلی‌متر بهره می‌برد که بدون جوش بوده و با قطعات ریخته‌گری محکم می‌شود و مقاومت بالایی در برابر تغییر شکل دارد. ویژگی‌های آن شامل وزن سبک، استحکام بالا، ظاهر صاف و جذاب، تنظیم آسان فضای داخلی، نرخ استفاده بالا از فضا و نگهداری راحت است. مدارهای اصلی در داخل صفحات پروفیل چارچوب برای محافظت ایمن و جلوگیری از آسیب قرار گرفته‌اند. کف داخلی یک صفحه اکسید آلومینیوم به ضخامت ۳ میلی‌متر است که با چسب درزگیر وارداتی دارای خاصیت ارتجاعی و استحکام چسبندگی بالا به چارچوب اصلی متصل شده است. مخزن خارجی و اتاق پمپ در قسمت عقب خودرو قرار دارند.

جعبه نگهداری

خودرو به ۵ کرکره آلومینیومی ضدآب و ضدگردوغبار مجهز شده است. کرکره‌ها با فعال‌سازی سنسورهای الکترومغناطیسی، چراغ‌های LED را به‌طور خودکار روشن/خاموش می‌کنند. در زیر کرکره‌های دو طرف، پدال‌های تاشو نصب شده‌اند که کورس پدال توسط فنرهای گازی کنترل می‌شود. هر پدال از یک قطعه یکپارچه پروفیل آلومینیومی مخصوص با استحکام بالا بریده شده و با اتصالات به‌صورت بدون جوش مونتاژ شده است و دارای سطح ایستادن ضدلغزش است. هر پدال می‌تواند بار استاتیک ۲۰۰ کیلوگرم را تحمل کند و دسترسی به تجهیزات داخل جعبه نگهداری را تسهیل می‌کند. انواع تجهیزات به‌صورت علمی و منطقی در جعبه نگهداری قرار گرفته‌اند، با تثبیت محکم و دسترسی آسان.

یک نردبان بالا‌رونده به پشت‌بام در قسمت عقب خودرو نصب شده است که به آتش‌نشانان امکان می‌دهد به‌سرعت به پشت‌بام صعود کنند. صفحات لغزنده روی پشت‌بام قرار داده شده‌اند تا ایمنی رفت‌وآمد پرسنل روی پشت‌بام تضمین شود. سطوح ایستادن نردبان و پدال‌ها هر دو ضدلغزش شده‌اند.

یک گرم‌کن سوخت در اتاق پمپ نصب شده است تا گرمای زمستانی برای اتاق پمپ فراهم کند.

ظرفیت مخزن آب

۸۰۰۰ کیلوگرم

ماده

ساخته‌شده از مواد مصنوعی PP با استحکام بالا، با ویژگی‌های دوام، عملکرد پایدار و وزن سبک

پیکربندی

مجهز به صفحات بافل افقی و عمودی در داخل؛ دریچه آدم‌رو ۵۰۰ میلی‌متری، ۱ لوله سرریز، خروجی فاضلاب، ۱ گیج سطح مایع الکترونیکی و غیره روی قسمت بالایی نصب شده‌اند

ورودی آب

۲ درگاه پرکن خارجی DN80 در هر طرف چپ و راست، با شیر توپی و اتصال

ظرفیت مخزن فوم کلاس B

40۰۰ کیلوگرم

ماده

استفاده از مواد مصنوعی PP با استحکام بالا، دارای دوام، عملکرد پایدار و وزن سبک

پیکربندی

مجهز به صفحات جداکننده افقی و عمودی در داخل؛ دریچه ۵۰۰ میلی‌متری، یک عدد شیر تنفسی، خروجی فاضلاب، یک عدد سطح‌سنج الکترونیکی مایعات و غیره بر روی قسمت بالایی نصب شده است

درگاه پرکنی

یک درگاه پرکنی خارجی DN65 با شیر توپی و اتصالات

ساختار مخزن

با ساختار مخزن خارجی؛ مخزن تحت تحلیل استحکام و آزمایش مقاومت فشار قرار گرفته است. مخزن از طریق تکیه‌گاه‌های الاستیک چندنقطه‌ای به شاسی متصل می‌شود که می‌تواند به طور مؤثر از آسیب مخزن ناشی از تمرکز تنش جلوگیری کند. قسمت بالایی مخزن با رنگ ضد لغزش پاشیده شده است.

پمپ آتش‌نشانی

برند و مدل

پمپ آتش‌نشانی گریز از مرکز CB10/120-XZ شانگهای شیونگژن

ماده

بدنه پمپ و پروانه از آلیاژ آلومینیوم مقاوم در برابر خوردگی ساخته شده است؛ محور پمپ از فولاد ضد زنگ ساخته شده است

دبی نامی

1دبی ۱۲۰ لیتر بر ثانیه در فشار ۱۰ بار

پمپ خلأ

دستگاه پرایمینگ پیستونی برقی، حداکثر درجه خلأ ۸۷٪، زمان پرایمینگ ۷۱ ثانیه در عمق مکش ۷.۰ متر

پیکربندی خط لوله

خودرو به خطوط لوله استاندارد زیر مجهز است: ۲ پورت‌های مکش آب خارجی رزوه‌دار مادگی DN150 در عقب؛ ۲ خروجی‌های آب کوئیک‌کانکت مادگی DN80 در هر یک از طرفین چپ و راست؛ ۱ خط لوله تأمین آب DN125 برای مانیتور آتش‌نشانی؛ ۱ خط لوله خروجی مخزن DN150؛ ۱ خط لوله پرکننده مخزن DN65؛ ۱ پورت مکش فوم خارجی DN50؛ و ۱ خط لوله تخلیه.

تمام خطوط لوله در تماس با کف، مقاوم در برابر خوردگی هستند.

الزامات رنگ خط لوله：

مطابق با مقررات GB/T 3181:

• خطوط لوله مکش آب: G05 سبز تیره

• خطوط لوله تخلیه آب: R03 قرمز روشن

• پوشش‌های مخزن مایع کف و خطوط لوله مایع کف: زرد عمیق Y08(مطابق با GB/T 3181)

سیستم فوم

برند و مدل

ویهای یینگ‌یانگ مدل B-FOAM-100تنظیم‌کننده تمام‌اتوماتیک فوم با کنترل الکتریکی(نوع پمپ محیطی فشار منفی)

تنظیم خودکار غلظت فوم از ۱٪ تا ۷٪ از طریق کنترل کامپیوتری

مزایا

مجهز به صفحه نمایش LCD برای نمایش لحظه‌ای نرخ جریان آب، نرخ جریان فوم و نسبت اختلاط فوم؛ دارای ویژگی نسبت‌دهی دقیق و عملکرد شستشوی خودکار
